Модуль eXternal Node Controller (XNC2)

Заказать модуль eXternal Node Controller (XNC2)

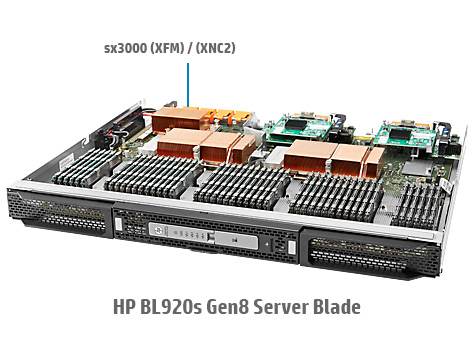

Специализированный модуль eXternal Node Controller (XNC2) предназначен для обеспечения взаимодействия процессоров Intel Xeon E7 v2 c sx3000 Xbar. Изначально этот модуль был разработан для решения Superdome 2. Модуль предоставляет четыре шины QPI для обеспечения связи между процессорами Xeon E7 v2, а также включает в себя модуль sx3000 Xbar Fabric Modules (XFMs), который предоставляет до восьми каналов для соединения лезвий в корпусе Superdome X между собой. Модуль eXternal Node Controller пришел на смену двум интегральным микросхемам sx3000 Agent, которые использовались в решении Superdome 2. Контроллер обеспечивает следующие функциональные возможности:

• Поддержка адресации до 64 ТБ оперативной памяти;
• Большой объем удаленного кэша тэгов, обеспечивающий масштабируемую когерентность;
• Средство защиты от ошибок в коммутационном канале для высокой отказоустойчивости;
• Пропускная способность 5 GT/s
• Интегрированное средство для анализа ошибок чтения/записи в режиме реального времени.

Модуль sx3000 Xbar Fabric Module

Заказать модуль sx3000 Xbar Fabric Module (XFM)

Модуль Sx3000 Xbar Fabric Module (XFM) представляет собой центральный элемент коммутации. Он основывается на специально разработанной компанией HP микросхеме sx3000 Xbar. Каждый модуль соединяется с серверными узлами, входящими в состав решения. Главным назначением этого модуля является аппаратное разделение ресурсов на блоки Npar. Кроме того этот модуль предоставляет когерентный канал для связи между процессорами, определенными в каждом блоке. Канал характеризуется отличной пропускной способностью и низкой задержкой.

Аппаратное разделение ресурсов обеспечивает электрическую изоляцию, благодаря которой достигается высокая отказоустойчивость. Каждый блок Npar может обслуживаться отдельно, без какого-либо воздействия на работу других блоков, установленных в корпусе. Двадцатипортовый модуль Xbar ASIC поддерживает 12 соединений от и к блейд-серверам, установленным в корпусе. Для 16-сокетной системы используются 4 таких модуля.

Для дополнительной связи между лезвиями sx3000 разрабатывался с улучшенными характеристиками готовности, удобства обслуживания, надежности. Благодаря этому он успешно справляется со сбоями на уровне каналов или даже целого модуля XFM, поддерживая работу всех блоков Npar, определенных в работающей системе. Чипчет sx3000 поддерживает технологию Cache Coherent Non-Uniform Memory Access (ccNUMA), обеспечивающую возможность отслеживать актуальность данных в каждой строке памяти процессорного кэша. Такая схема когерентности обеспечивает прекрасную масштабируемость системы HP Integrity Superdome Х от двухсокетной до восьмисокетной системы. Аналоги конкурентов обладают куда меньшим потенциалом.
